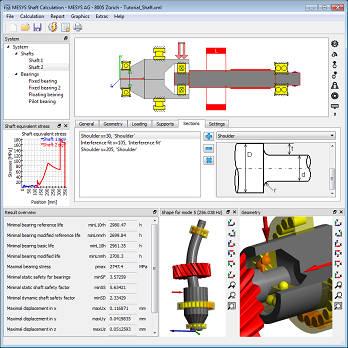

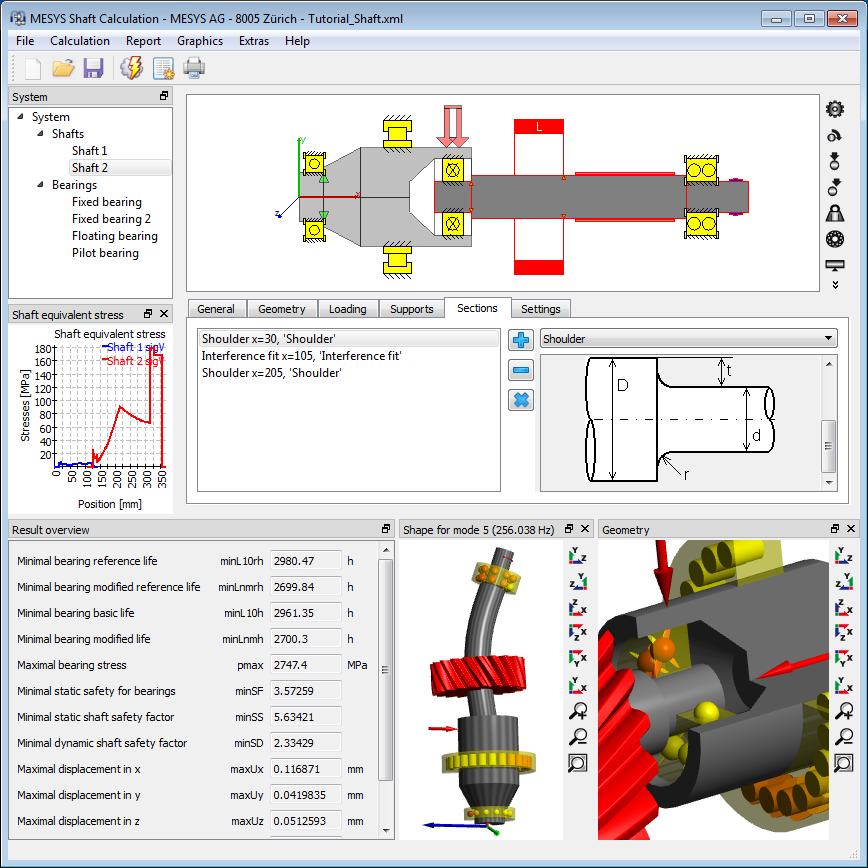

Wellenberechnung

Die Software erlaubt die Berechnung der Verformung von mehreren koaxialen Wellen in Kombination mit der nichtlinearen Steifigkeit von Wälzlagern. Neben Verformungen, Kräften, Vergleichsspannungen und Lagerlebensdauern können auch die Festigkeit nach DIN 743 sowie Eigenfrequenzen (optional mit Kreiseleffekt) berechnet werden.

Die MESYS Wälzlagerberechnung nach ISO/TS 16281 ist in die Wellenberechnung vollständig integriert. Alle Auswertungen für das Lager sind daher auch in der Wellenberechnung verfügbar.

Die Berechnung bietet:

  • Definition von beliebig vielen koaxialen Wellen über Konus- und Zylinderelemente als Aussen- sowie Innengeometrie
  • Definition von beliebig vielen Krafteinleitungen auch über komfortable Kraftelemente wie ein Stirnrad, Kegelrad oder Schnecke
  • Definition von beliebig vielen starren Stützen, Federn und nichtlinearen Wälzlagern als Randbedingungen
  • Berechnung von statisch überbestimmten Systemen
  • Berechnung der Biegelinie mit Berücksichtigung von Schubverformungen, axialen Deformationen und mit nichtlinearem Wellenmodell
  • Berechnung der Eigenfrequenzen optional mit Kreiseleffekt, Campbell-Diagramm, kritische Drehzahlen, Darstellung der Eigenformen 3D animiert
  • Berechnung der harmonischen Antwort auf periodische Lasten wie z.B. Unwuchten
  • Berechnung mit Lastkollektiv
  • Berücksichtigung von Wärmedehnungen und Gehäusesteifigkeit
  • Festigkeitsberechnung nach DIN 743 (2012)
  • Integration der Wälzlagerberechnung nach ISO/TS 16281 (DIN 26281)
  • Wälzlagerauswahl über Datenbank oder als Eigene Eingabe
  • Diagramme für Biegelinien, Schnittgrössen, Vergleichsspannungsverläufe
  • Parametervariationen mit grafischer Ergebnisdarstellung
  • Erweiterungsmöglichkeit in Systemberechnung mit Kopplung zu Verzahnungsberechnungen

Als erste Information sind ein Video, ein Tutorial und die Softwaredokumentation verfügbar. Eine Demoversion finden Sie unter Downloads. Die Wellenberechnung ist auf Deutsch, Englisch, Französisch, Spanisch, Chinesisch und Koreanisch verfügbar.
