Eine neue Version der MESYS Wellen- und Wälzlagerberechnung mit neuen Möglichkeiten ist jetzt verfügbar. Die Wälzlagerberechnung erlaubt die Berechnung der Lastverteilung im Lager sowie der Referenzlebensdauer nach ISO 16281. Sie ist integriert in eine Wellenberechnung mit weiteren Funktionen wie der Berechnung von Wellenfestigkeit, Eigenfrequenzen oder Schnittstellen zu Verzahnungsberechnungen. Die Software ist bei Kunden in 32 Ländern auf 4 Kontinenten im Einsatz. Die neue Version ist unter Downloads verfügbar.
Allgemeine Erweiterungen
Die Lagerdatenbanken mit Innengeometrie von CSC und GMN wurden aktualisiert. Sie enthalten jetzt auch Informationen zur niedrigeren Schulter für Schrägkugellager und Vorspannkräfte. Die Datenbank mit Innengeometrie von HQW/Barden ist unverändert, weitere Datenbanken können bei IBC, SLF und GRW angefordert werden.
Die Lagerdatenbanken mit Katalogdaten von NSK und SKF wurden aktualisiert und eine neue Datenbank von Timken wurde ergänzt.
Die Schmierstoffdatenbank erlaubt nun die Definition von Viskositäten für bis zu vier Temperaturen. Dies erlaubt eine bessere Definition von Tief- oder Hochtemperaturschmierstoffen.

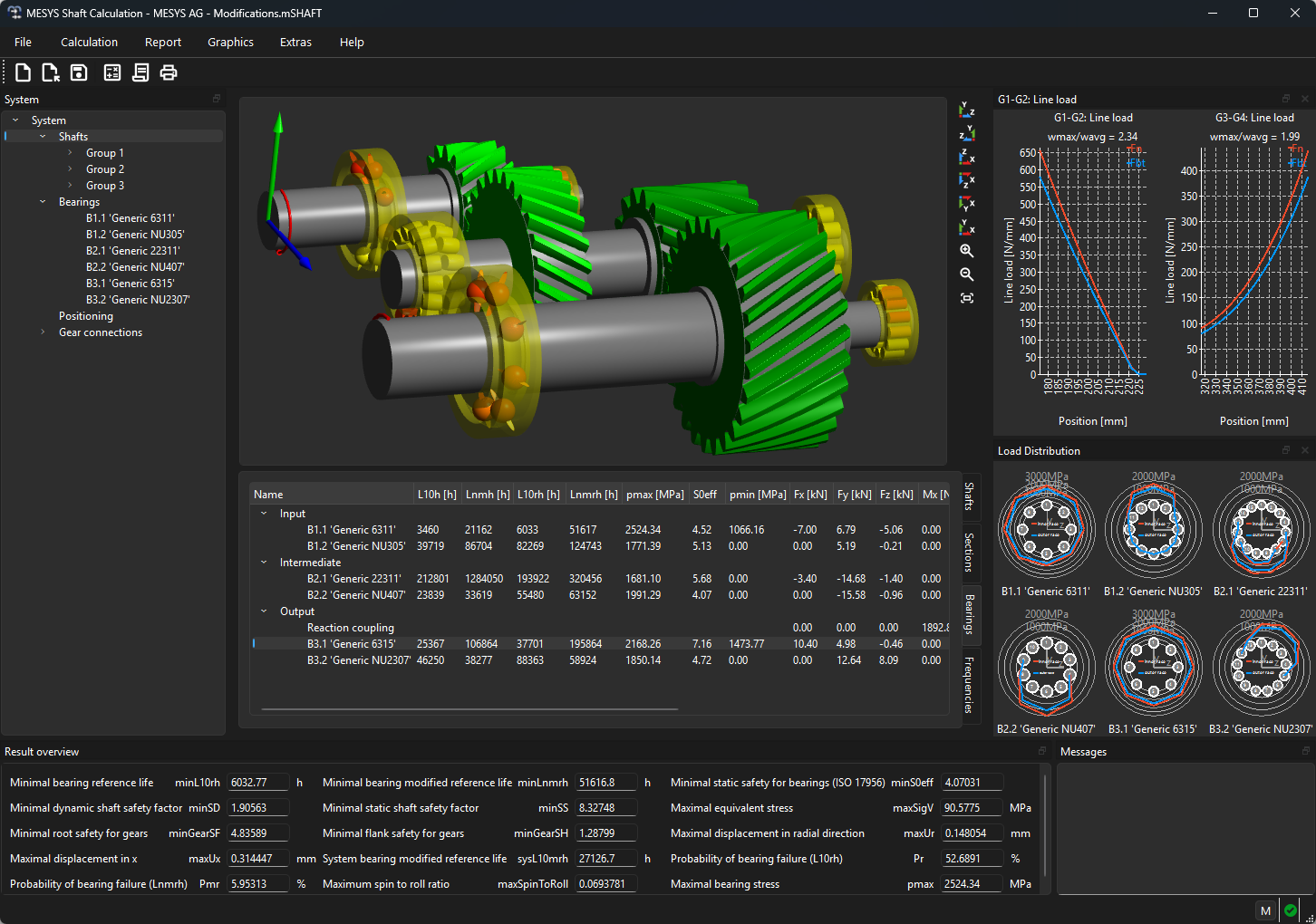

Die Darstellung kann jetzt in der Software direkt über Stile und Schriftgrössen angepasst werden und der dunkle Farbmodus wird neu auch unterstützt.
Neu besteht die Möglichkeit benutzerspezifische Resultate über Formeln selbst zu definieren. Damit ergeben sich auch neue Möglichkeiten in den Optimierungsfunktionen, da die eigenen Resultatevariablen als Optimierungsziel verwendet werden können.
Erweiterungen in der Wälzlagerberechnung
Optional kann neu die Reduktion des Lagerspiels durch den Schmierfilm für Kugellager berücksichtigt werden. Die Masse des Lagers (ohne Käfig) wird neu berechnet und ausgegeben.
Für Schrägkugellager kann die niedrigere Schulterhöhe neu definiert werden, bislang wurde diese automatisch gesetzt. Für Vierpunktlager können optional die Druckwinkel für beide Lagerringe vorgegeben werden, um den Einfluss von Toleranzen abzuschätzen.
Erweiterungen in der Wellenberechnung
In der Wellenberechnung können die Biegelinien optional relativ zu einem anderen Bauteil dargestellt werden. Dies erlaubt eine bessere Beurteilung von verbleibendem Spiel zwischen zwei Bauteilen, da der Einfluss thermischer Dehnungen wegfällt.
In der 2D-Darstellung bietet ein optionales Hintergrundgitter sowie globale Markierungen eine bessere Abschätzung von Abmessungen.
Für Stirnradverbindungen gibt es weitere Optionen zur Auslegung der Profilverschiebungen und die Sicherheiten gegen Fressen werden in den Resultateübersichten angezeigt.
Für die Vernetzung von 3D-FEM basierten Komponenten als STEP-Import wurde die automatische Vernetzung verbessert.
Erweiterungen in der Stirnradberechnung
Die Stirnradberechnung erlaubt jetzt auch die Berechnung des Fressens nach ISO/TS 6336-20/21. Neben den Sicherheiten für Fuss und Flanke werden damit auch Sicherheiten für Fressen Integral- und Blitztemperatur ausgegeben.
Die Darstellung von einigen Grafiken wurde verbessert.
